電磁式吸合振動臺是模擬產品在生產制造，組裝運輸，使用運行過程中所遭遇的各種振動環境，實現振動試驗所需要的正弦波、調頻、掃頻、可程式、倍頻、對數、加速度、調幅、時間控制所有功能，用以鑒定產品是否承受各種復雜環境的振動，適用于電子、機電、汽車、玩具、包裝等各行業的研究、開發、品管、制造，是您提高產品質量可靠性，進入高品質領域不可缺少的高技術設備。設備全功能電腦控制，簡易定加速度/定振幅。通過連續無故障運轉測試，性能穩定，質量可靠。
一、振動臺工作原理
.png)
祥奉電磁振動試驗系統的工作原理類似于揚聲
器，即通電導體在磁場中受到電磁力的作用
而運動。當振動臺磁路中的動圈通過交變電
流信號時產生激振力磁路中即產生振動運動。

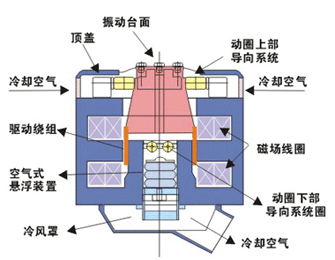

二、振動臺的結構
三、振動臺、夾具、試件圖
.png)

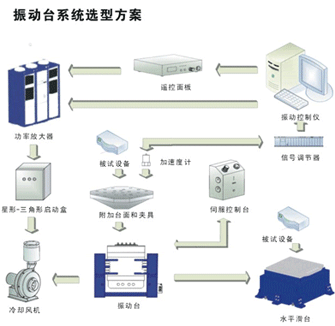

四、振動臺選型基本指南
五、附加注釋
頻率范圍：振動試驗系統在額定激振力下，****位移和****加速度規定的頻率范圍。
額定推力：振動試驗系統能夠產生的力（單位：N）；在隨機振動時該力規定為均方根值。
****位移：振動試驗系統能夠產生的****位移值。該值受振動臺機械運行限制，通常用雙振幅表示（單位為：mmp-p）.
****速度：振動試驗系統所產生的****速度（單位：m/s2）。
****載荷：振動臺面上****加載重量（單位：kg）.
運動部件：電動振動臺運動部件是由臺面、動圈（含骨架）、動圈的懸掛連接件、柔性支承、電器連接件和冷卻連接件組成的運動系統。
****加速度：振動試驗系統在空載條件下能夠產生的****加速度值（單位：m/s2）
容許偏心力矩：振動臺面導向系統允許的****偏心力矩值。
.png)
六、試驗方法
◎ 正弦振動試驗
正弦振動試驗有兩種方法：一是掃頻試驗，根據試驗規定的頻率用掃描方法不斷地改變激振頻率；二是定頻試驗。正弦振動的目的是在試驗室內模擬電工電子產品在運輸、存儲、使用過程中所經受的振動及影響，并考核其適應性。如按IEC（國際電工委員會標準），國標GB/T2423，美國軍標MIL-810，國軍標GJB150 等對試件進行掃頻試驗，或采用駐留共振點的連續定頻試驗
.png)
.png)
.png)
◎隨機振動試驗
電子電工產品在運輸過程中所經受的振動絕大多數是隨機性質的振動，隨機振動比正弦振動的頻域?qū)挘沂且粋�(gè)連續的頻譜，它能同時在所有的頻率上對產品進行振動激勵。
.png)

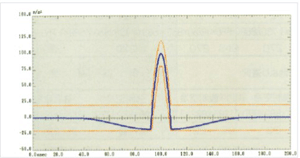

◎沖擊試驗和碰撞
沖擊和碰撞都屬?zèng)_擊范疇，規定沖擊脈沖波型的沖擊試驗，主要是用來確定元件、設備和其它產品在使用和運輸過程中經受多次重復（碰撞則是多次重復）的機械沖擊的適用性，以及評價結構的完好性。
.png)
1：采用******可程式技術，可以設定程序，多段掃頻可同時工作的功能
2：具有單點、段、多段的時間定時、倒計功能
3：進口頻率控制器，數字化（或觸摸屏）控制與顯示頻率，PID調節功能，使設備工作更為穩定、可靠
4：控制參數實時同步顯示，無須人工干預。
5：精確達到可控制效果，并可預示控制曲線圖（連接電腦功能）
6：精密型設計制造，一體式垂直工作臺體，外觀精美，超靜音工作
7：機臺底座采用避振裝置，安裝方便，運行平穩，無需安裝地腳固定螺絲
8：內嵌式振幅預測程序及調幅容易
9：四點同步激振，臺面振動均勻
10：無級調整振幅，定頻及掃頻操作功能適應不同行業多種試驗要求
11：增加抗干擾電路,解決因強電磁場對控制電路干擾
12：增加工作時間設定器，使測試產品達到更好測試要求
技術參數
|
型號
|
XF/ZDT-50TF
|
XF/ZDT-75TF
|
XF/ZDT-010TF
|
|
工作臺尺寸(深×寬×高)
|
500×500×20 mm
|
750×750×20 mm
|
1000×1000×20 mm
|
|
外形尺寸(深×寬×高)
|
500×500×650 mm
|
750×750×750 mm
|
1000×1000×900 mm
|
|
總功率
|
1.5KW
|
2.2KW
|
3.5KW
|
|
供電電源
|
220V±10%,50Hz±1接地線，保護接地電阻小于4Ω
|
|
功能
|
正弦波、調頻、掃頻、可程式、調幅、加速度、時間控制
|
|
振動頻率
|
1～400HZ（或600HZ2000HZ-5000HZ）任意設置 精密度0.1HZ
|
|
振動方向
|
垂直、水平（或垂直+水平）
|
|
試驗負載
|
100KG
|
|
隔離磁場功能
|
鎂合金材質的面板鋁板或鐵板（特殊說明）
|
|
調頻功能
|
在頻率范圍內任一頻率調頻
|
|
掃頻功能5-400Hz
|
(上頻率/下頻率/時間范圍)可任意設定真正標準來回掃頻
|
|
可程式功能
|
可任意設定(頻率/時間)
|
|
空載振幅
|
0 ～ 5mm（可調范圍mmp-p，可調不可讀）
|
|
加速度
|
20g（可調不可讀）
|
|
振動波形
|
正弦波
|
|
時間控制
|
任何時間可設(秒為單位)
|
|
測量?jī)x
|
需測量振動分析儀器才能測得振幅、加速度具體數據（另購）
|
|
非標
|
特殊臺面尺寸 特殊試驗負載 特殊振幅來電咨詢定做
|
其他
?使用環境溫度：+5~+35℃
?冷卻方式：自然風冷
?溫濕度環境及噪音：溫度-15℃~+70℃，濕度10%~95%，噪音60分貝以內
